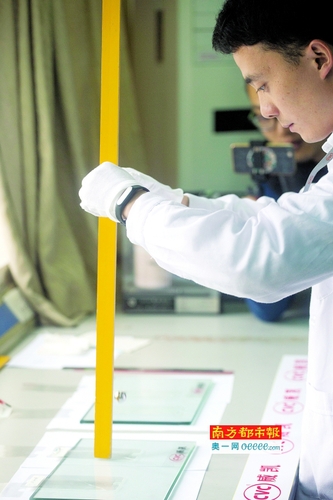

試驗(yàn)員在進(jìn)行鋼球沖擊測(cè)試。

測(cè)試A

手機(jī)膜硬度達(dá)到9H是噱頭

有一款手機(jī)膜測(cè)試后出現(xiàn)輕微劃痕

鑒定君了解到，目前市面上手機(jī)膜的功能概念中，“硬度達(dá)9H”幾乎是所有商家都會(huì)宣稱的功能。什么是9H？一般消費(fèi)者熟悉的硬度標(biāo)準(zhǔn)往往是莫氏硬度，分為十級(jí)。不過，手機(jī)膜的9H硬度并非莫氏硬度，而是指鉛筆硬度。

貼膜硬度標(biāo)準(zhǔn)用H (H ardness)表示。“現(xiàn)在很多手機(jī)膜上都有一個(gè)9H的標(biāo)志，這是什么意思？就是它的手機(jī)膜能經(jīng)受住9H鉛筆硬度的測(cè)試。”威凱認(rèn)證檢測(cè)有限公司材料工程部副部長張華表示，“一般合格的鋼化玻璃鉛筆硬度都可以達(dá)到9H。所以，手機(jī)膜商家把它當(dāng)成一個(gè)功能做宣傳，其實(shí)有很大程度上是為了找宣傳噱頭。”

不過，實(shí)驗(yàn)室的工程師依然用鉛筆硬度器來檢測(cè)7款均標(biāo)稱具有9H功能的手機(jī)膜是否具有相應(yīng)的耐劃傷能力。這個(gè)特殊的測(cè)量儀器分兩個(gè)部分，一部分是一輛重量為500g的鐵質(zhì)小車，小車載著鉛筆，在手機(jī)膜上劃過，看是否有劃痕。7張手機(jī)膜很快都通過了檢測(cè)，實(shí)驗(yàn)員目測(cè)發(fā)現(xiàn)，除了5號(hào)納米膜有輕微劃痕之外，其他手機(jī)膜基本都是無痕跡通過了第一輪測(cè)試。

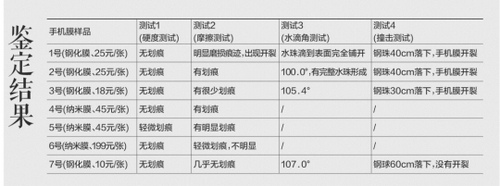

鑒定結(jié)果B

鋼絲絨摩擦300次

5款手機(jī)膜出現(xiàn)明顯劃痕

往復(fù)式摩擦測(cè)試很明顯考驗(yàn)的是手機(jī)膜的耐磨能力。測(cè)試儀上有一塊0000#的鋼絲絨，通過機(jī)器的往復(fù)運(yùn)動(dòng)，鋼絲絨會(huì)在每塊手機(jī)膜上往復(fù)摩擦300下，摩擦完畢后，通過目測(cè)手機(jī)膜的磨損狀態(tài)，判斷不同手機(jī)膜的磨損情況。

“我們這里也曾經(jīng)接受過一些比較大的手機(jī)膜廠商的測(cè)試要求，經(jīng)過共同商討，要求是鋼化膜要摩擦1000次以上沒有痕跡，才是一塊合格的鋼化膜?！笨紤]到7款手機(jī)膜里有材質(zhì)較為柔軟的納米膜，實(shí)驗(yàn)員首先將摩擦次數(shù)設(shè)置在了300次。結(jié)果沒想到，只是摩擦300次，7款手機(jī)膜中就有5款都有明顯劃痕，只有3號(hào)鋼化膜和7號(hào)鋼化膜經(jīng)受住了考驗(yàn)，表面基本沒有劃痕。

鑒定君發(fā)現(xiàn)，其中1號(hào)鋼化膜最為夸張，鋼絲膜摩擦300次后，不僅表面劃痕明顯，手機(jī)膜右上角甚至出現(xiàn)了一塊裂痕。而6號(hào)膜就是價(jià)錢最貴的“妖膜”，號(hào)稱“防刮花”的它也出現(xiàn)了劃痕?！?號(hào)膜這種情況非常少見?！币姸嘧R(shí)廣的實(shí)驗(yàn)員也忍不住慨嘆，這塊手機(jī)膜的質(zhì)量絕對(duì)堪憂?！斑@塊應(yīng)該就是普通的玻璃膜，或者是鋼化工藝沒有達(dá)到要求，所以根本不具備鋼化玻璃的能力?！睆埲A還仔細(xì)分辨了這塊售價(jià)199元的“妖膜”，“這塊膜很軟，再加上實(shí)驗(yàn)效果，可以確定它并不是鋼化膜，很有可能就是普通的塑料膜，表面可能有納米涂層，最多也就是防油脂、防汗液等，很難防刮花?！?/p>

C手機(jī)膜鋼化不到位

水滴接觸手機(jī)膜表面就散掉了

測(cè)試三主要是測(cè)試鋼化玻璃的質(zhì)量問題。納米軟膜因?yàn)椴痪邆滗摶瘜傩裕詻]有參加此輪測(cè)試。

“我們通過水滴角度來分析判斷物體表面的附著力、黏接性、疏水性、潔凈度等重要指標(biāo)，這個(gè)實(shí)驗(yàn)主要用在手機(jī)玻璃鍍膜疏水性測(cè)試、相機(jī)鏡頭防指紋鍍膜噴涂、L E D電子元件綁定前潔凈度分析、防水防腐材料研發(fā)生產(chǎn)等行業(yè)中?！睂?shí)驗(yàn)員詳細(xì)解釋實(shí)驗(yàn)步驟，“我們用2微升的水滴，滴到手機(jī)膜表面，通過水滴形成水珠的角度，判斷其鋼化的質(zhì)量如何。一般來說，表面經(jīng)過摩擦的鋼化膜最后形成的水滴角度在100°以上，這塊鋼化膜的質(zhì)量就比較好，角度越小，質(zhì)量越差?！?/p>

這一實(shí)驗(yàn)的結(jié)果又一次佐證了測(cè)試二的檢測(cè)結(jié)果。1號(hào)鋼化膜是最早破裂的鋼化膜，水滴角測(cè)試時(shí)，水滴一接觸到手機(jī)膜表面就完全散掉了，根本不能成型。“這說明這塊膜根本沒有鋼化到位?！睂?shí)驗(yàn)員說。在測(cè)試二中比較耐磨的3號(hào)膜和7號(hào)膜，水珠形成的角度也較好，形成的水滴角度分別是105.4°和107.0°。
